統一型円型水路

T型(暗渠)標準タイプ

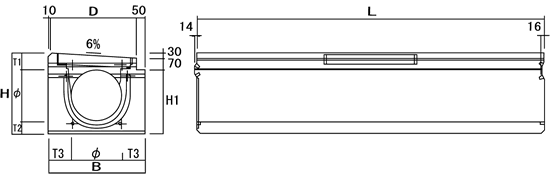

   【1】 T型 【暗渠】 標準タイプ(エプロン6%勾配、グレーチング0.5m付、グレーチング1.0m付)

T型(暗渠)標準タイプ

呼称 H B H1 T1 T2 T3 L 参考重量
(kg)
備考
φ250 415 560 315 95 70 155 1995 800 標準
415 560 315 95 70 155 1995 750 グレーチングL=500付
φ300 465 560 365 95 70 130 1995 830 標準
465 560 365 95 70 130 1995 780 グレーチングL=500付
465 560 365 95 70 130 1995 730 グレーチングL=1000付
φ350 525 560 425 95 80 105 1995 867 標準
525 560 425 95 80 105 1995 819 グレーチングL=500付
φ400 575 560 475 95 80 80 1995 861 標準
575 560 475 95 80 80 1995 814 グレーチングL=500付
575 560 475 95 80 80 1995 768 グレーチングL=1000付
φ450 650 630 550 100 100 90 1995 1081 標準
650 630 550 100 100 90 1995 1031 グレーチングL=500付
φ500 740 680 640 130 110 90 1995 1322 標準
740 680 640 130 110 90 1995 1260 グレーチングL=500付
